Injap Cubit Kendalian Udara: Panduan Lengkap

Cara Injap Cubit Kendalian Udara Berfungsi

Injap sepit yang dikendalikan udara mengawal aliran dengan menggunakan tekanan udara termampat ke bahagian luar lengan getah yang fleksibel, menyebabkan lengan runtuh ke dalam dan mencubit menutup pada dirinya sendiri. Apabila tekanan udara dilepaskan, keanjalan semula jadi lengan mengembalikannya ke kedudukan terbuka sepenuhnya, memulihkan aliran tanpa had melalui lubang injap. Prinsip operasi ini pada asasnya berbeza daripada injap bola, injap pintu atau injap rama-rama — tiada komponen mekanikal dalaman, tempat duduk, cakera atau batang yang menghubungi media proses. Lengan adalah satu-satunya bahagian yang dibasahi, dan keseluruhan fungsi kawalan aliran dicapai melalui ubah bentuk elastiknya.

Reka bentuk ini memberikan injap cubit kendalian udara satu set ciri prestasi yang tiada jenis injap lain boleh meniru merentas julat aplikasi yang sama. Kedudukan bukaan lubang penuh mewujudkan sekatan aliran sifar dan pergolakan sifar apabila injap terbuka, menjadikannya sesuai untuk buburan yang melelas, cecair likat dan media yang mengandungi pepejal yang akan menyumbat, menghakis atau menyekat dalaman injap konvensional. Tindakan pembersihan diri lengan semasa ia membuka dan menutup menghalang pengumpulan zarah pada titik pengedap — masalah berterusan dengan injap jenis tempat duduk yang mengendalikan media pengendapan atau penghabluran.

Dua Konfigurasi Penggerak: Jenis Terbuka dan Jenis Terlampir

Injap sepit kendalian udara dihasilkan dalam dua konfigurasi badan yang berbeza, setiap satu sesuai dengan keadaan operasi dan jenis media yang berbeza. Memahami perbezaan adalah penting untuk spesifikasi yang betul.

Injap Cubit Badan Terbuka

Dalam reka bentuk badan terbuka, lengan getah terdedah di antara dua bebibir hujung atau sambungan hujung, dengan mekanisme penggerak - biasanya bar mekanikal atau pundi kencing bertekanan udara - menghubungi lengan dari luar. Konfigurasi ini membolehkan pemeriksaan visual keadaan lengan semasa operasi dan memudahkan penggantian lengan pantas tanpa mengeluarkan injap dari saluran paip. Injap penyepit kendalian udara badan terbuka biasanya dinyatakan dalam aplikasi yang memakai lengan dijangka menjadi ketara, seperti dalam pemindahan buburan seramik atau pemprosesan mineral, di mana akses penyelenggaraan pantas mengurangkan masa henti.

Injap Cubit Badan Tertutup

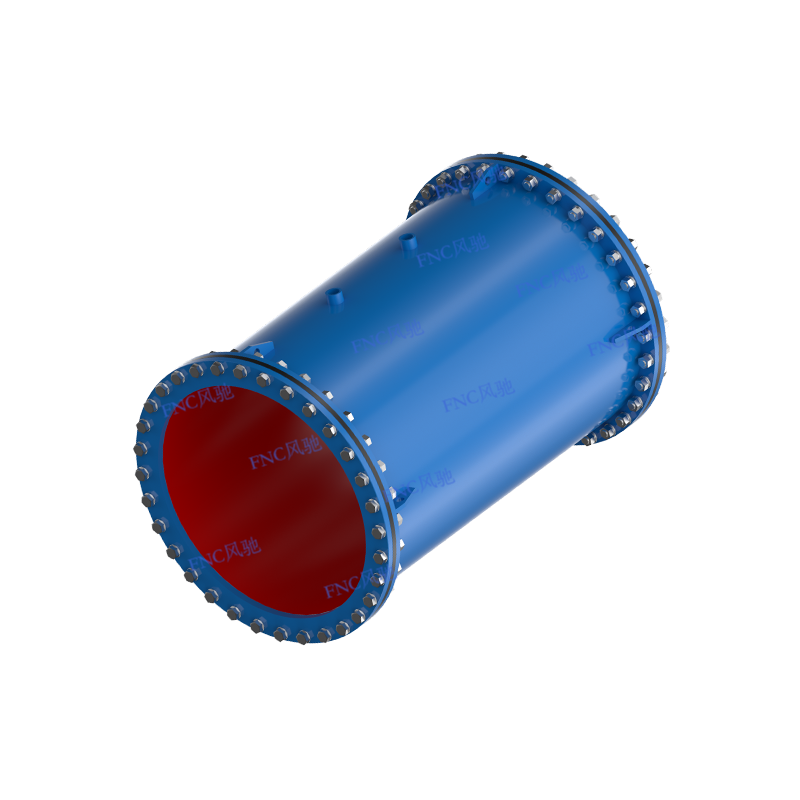

Injap cubit kendalian udara badan tertutup menempatkan lengan dalam logam tegar atau badan bertetulang, dengan udara termampat dimasukkan ke dalam ruang anulus antara dinding luar lengan dan bahagian dalam badan. Apabila tekanan udara dikenakan pada ruang anulus ini, ia bertindak secara seragam di sekeliling seluruh lilitan lengan, menghasilkan penutupan picit yang sangat konsisten dan simetri. Konfigurasi ini menyediakan pembendungan tekanan yang unggul, menjadikan reka bentuk badan tertutup sebagai pilihan standard untuk aplikasi dan media tekanan tinggi yang tidak boleh didedahkan kepada atmosfera walaupun seketika, seperti aliran proses toksik, mudah terbakar atau steril.

Bahan Lengan dan Keserasian Prosesnya

Lengan adalah komponen paling kritikal bagi mana-mana injap cubit kendalian udara — ia adalah satu-satunya bahagian yang bersentuhan dengan media proses, dan bahannya mestilah serasi secara kimia dengan bendalir, tahan lama secara fizikal di bawah keadaan lelasan dan tekanan yang dijangkakan, dan mampu berbasikal anjal berulang tanpa retak keletihan. Oleh itu, pemilihan bahan lengan adalah sama pentingnya dengan parameter spesifikasi lain.

Ketebalan dinding lengan dan kiraan lapisan tetulang fabrik juga mempengaruhi prestasi dengan ketara. Lengan dinding yang lebih berat dengan pelbagai lapisan tetulang mengendalikan tekanan dalaman yang lebih tinggi dan memberikan rintangan yang lebih besar kepada lelasan luaran, tetapi memerlukan tekanan udara penggerak yang lebih tinggi untuk mencapai penutupan penuh. Lengan dinding nipis ditutup pada tekanan udara yang lebih rendah dan menawarkan kepekaan yang lebih besar untuk aplikasi pendikit, tetapi mempunyai penilaian tekanan yang lebih rendah. Sentiasa nyatakan pembinaan lengan bersama-sama dengan julat tekanan operasi dan bekalan udara penggerak yang tersedia di tempat pemasangan.

Industri dan Aplikasi Di Mana Injap Pinch Pengendalian Udara Excel

Prinsip operasi unik injap cubit kendalian udara menjadikannya pilihan — dan dalam kebanyakan kes satu-satunya pilihan praktikal — merentas pelbagai industri yang mengendalikan media sukar yang akan memusnahkan reka bentuk injap konvensional dengan pantas.

Perlombongan dan Pemprosesan Mineral

Operasi perlombongan mewakili sektor aplikasi tunggal terbesar untuk injap cubit kendalian udara. Buburan bijih, tailing, air basuhan arang batu dan pekat mineral sangat melelas dan kerap mengandungi pepejal kasar yang akan menghakis tempat duduk injap logam dan cakera dalam masa beberapa minggu perkhidmatan. Lengan getah injap sepit menyerap hentaman zarah kasar secara elastik, mengagihkan haus pada seluruh permukaan lengan dan bukannya menumpukan pada garis tempat duduk. Dalam pemasangan perlombongan yang direka dengan baik, lengan injap cubit secara rutin mencapai hayat perkhidmatan yang diukur dalam beberapa bulan apabila jenis injap yang bersaing gagal dalam beberapa hari.

Rawatan Air dan Air Sisa

Loji rawatan air perbandaran dan perindustrian menentukan injap penyepit kendalian udara untuk pengendalian enap cemar, pelepasan kebuk pasir, kawalan cuci belakang penapis dan saluran dos kimia. Tindakan penutupan pembersihan sendiri menghalang enap cemar daripada terkumpul di tempat duduk injap — masalah penyelenggaraan kronik dengan injap pintu dan rama-rama dalam perkhidmatan ini. Lengan EPDM memberikan rintangan kimia yang diperlukan untuk sentuhan dengan larutan klorin, ferik sulfat dan flokulan polimer yang digunakan dalam proses rawatan.

Makanan, Minuman dan Farmaseutikal

Dalam aplikasi proses kebersihan, lubang lengan injap sepit yang licin dan bebas celah memenuhi keperluan bersih-di-tempat (CIP) dan sterilkan-di-tempat (SIP) yang tidak dapat dipenuhi oleh banyak injap konvensional. Bahan lengan gred makanan dan mematuhi FDA membolehkan sentuhan terus dengan produk makanan, minuman dan bahan perantaraan farmaseutikal tanpa risiko pencemaran. Ketiadaan lengkap komponen injap dalaman menghapuskan zon mati dan titik perangkap produk yang mewujudkan tempat perlindungan mikrob dalam diafragma dan injap tempat duduk.

Pemprosesan Kimia dan Perindustrian

Loji kimia menggunakan injap cubit kendalian udara untuk asid menghakis dan buburan alkali, media penghabluran, dan cecair sangat likat di mana dalaman injap konvensional akan diserang atau disekat. Keupayaan untuk menentukan bahan lengan secara bebas daripada bahan badan membolehkan jurutera mengoptimumkan rintangan kimia untuk kimia proses tertentu sambil mengekalkan integriti struktur badan injap dalam persekitaran sekeliling.

Saiz dan Tekanan Penggerak: Parameter Spesifikasi Utama

Saiz injap cubit kendalian udara yang betul memerlukan pertimbangan beberapa parameter yang saling berkaitan. Melakukannya dengan betul pada peringkat spesifikasi menghalang kedua-dua kegagalan prestasi dan kehausan lengan pramatang dalam perkhidmatan.

• Padanan saiz garisan — Injap sepit tersedia dari DN15 (½ inci) sehingga DN600 (24 inci) dan seterusnya untuk aplikasi tersuai. Lubang injap hendaklah sepadan dengan lubang saluran paip dengan tepat untuk mengekalkan ciri-ciri aliran lubang penuh dan mengelakkan haus lengan akibat pergolakan pada peralihan saiz.
• Penilaian tekanan operasi — Penarafan tekanan lengan mesti melebihi tekanan sistem maksimum termasuk tukul air dan keadaan lonjakan. Injap sepit kendalian udara badan tertutup biasa dinilai dari 3 bar hingga 10 bar bergantung pada pembinaan lengan dan saiz lubang, dengan lubang yang lebih besar umumnya mempunyai penarafan tekanan yang lebih rendah disebabkan oleh peningkatan daya yang diperlukan untuk menutup lengan terhadap tekanan talian.
• Tekanan udara penggerak — Untuk mencapai penutupan penuh yang boleh dipercayai, tekanan udara penggerak mesti melebihi tekanan talian dengan margin yang ditentukan oleh pengilang — biasanya 1.5 hingga 2 kali tekanan talian untuk reka bentuk badan tertutup. Sahkan bahawa tekanan bekalan udara instrumen yang tersedia di tempat pemasangan adalah mencukupi sebelum menentukan injap, kerana tekanan penggerak yang tidak mencukupi adalah punca paling biasa penutupan yang tidak lengkap dan mengakibatkan kehausan lengan.
• Kedudukan gagal-selamat — Injap sepit kendalian udara boleh dikonfigurasikan gagal terbuka (lengan terbuka apabila bekalan udara hilang) atau gagal tertutup (lengan ditutup apabila bekalan udara hilang) bergantung pada keperluan keselamatan proses. Fail-closed ialah konfigurasi yang lebih biasa dan dicapai dengan injap solenoid yang biasanya tertutup pada talian bekalan udara. Konfigurasi gagal-buka memerlukan pemulangan spring atau sistem takungan udara untuk mengekalkan kedudukan terbuka lengan pada kehilangan udara.
• Kekerapan kitaran — Hayat kelesuan lengan secara langsung berkaitan dengan bilangan kitaran buka-tutup. Aplikasi yang memerlukan kekerapan berbasikal yang tinggi — seperti dos kelompok atau pengalih penghantar pneumatik — harus menentukan lengan dengan penilaian kitaran yang lebih tinggi dan menjadualkan penggantian lengan pencegahan berdasarkan kiraan kitaran dan bukannya masa kalendar.

Pemasangan, Penyelenggaraan dan Penggantian Lengan

Salah satu kelebihan paling ketara dari segi operasi injap sepit kendalian udara ialah kesederhanaan keperluan penyelenggaraannya. Dengan tiada komponen logam dalaman untuk menghakis, menghakis atau merampas, program penyelenggaraan mengurangkan hampir keseluruhannya kepada pemeriksaan dan penggantian lengan berkala — tugas yang tidak memerlukan alat khas dan boleh diselesaikan dalam beberapa minit pada kebanyakan reka bentuk badan terbuka tanpa mengeluarkan badan injap daripada saluran paip.

Orientasi pemasangan adalah fleksibel — injap penyepit kendalian udara boleh dipasang dalam saluran paip mendatar, menegak atau bersudut tanpa menjejaskan prestasi, walaupun pemasangan menegak dengan aliran ke bawah lebih diutamakan untuk media yang mengandungi pepejal berat untuk mengelakkan mengendap dalam lengan apabila injap ditutup. Badan injap hendaklah disokong secara bebas daripada saluran paip untuk mengelakkan pemindahan tekanan paip ke sambungan hujung lengan, yang boleh menyebabkan kegagalan pengedap bebibir pramatang.

Pemeriksaan rutin harus menumpukan pada bahagian luar lengan untuk retak permukaan, melepuh atau pengerasan yang menunjukkan serangan kimia atau degradasi terma, dan pada kualiti penutupan - injap yang tidak lagi mencapai penutupan sifar kebocoran walaupun tekanan penggerak yang betul mempunyai lengan yang menghampiri penghujung hayat dan harus dijadualkan untuk penggantian sebelum kegagalan sepenuhnya berlaku. Mengekalkan stok lengan gantian dalam bahan dan saiz yang betul di bilik stor loji menghapuskan masa henti yang dilanjutkan apabila penggantian lengan kecemasan diperlukan, dan dianggap sebagai amalan terbaik dalam mana-mana kemudahan yang mengendalikan pelbagai injap cubit kendalian udara dalam perkhidmatan kritikal.
