Data Prestasi

Diameter Nominal: DN50 ~ DN1500
Penilaian Tekanan: PN16
Kelas Kebocoran: Kelas V
Media Berkenaan: Untuk lengan getah standard: buburan mineral, lumpur, pulpa kertas, dsb. Untuk lengan getah pilihan lain: Media yang berkenaan berbeza-beza bergantung pada pembungkusan pengedap, dan keserasian suhu juga berbeza dengan sewajarnya.
Julat Suhu: Untuk lengan getah standard: ≤ 80°C. Untuk lengan getah pilihan lain: Sehingga 160°C.
Ciri Aliran: Aliran berlubang penuh, tidak terhalang

Kaedah Sambungan dan Penggerak

Jenis Sambungan: Wafer, Bebibir, Tekanan tinggi , Lug , Berbenang , Dikimpal , Pengapit

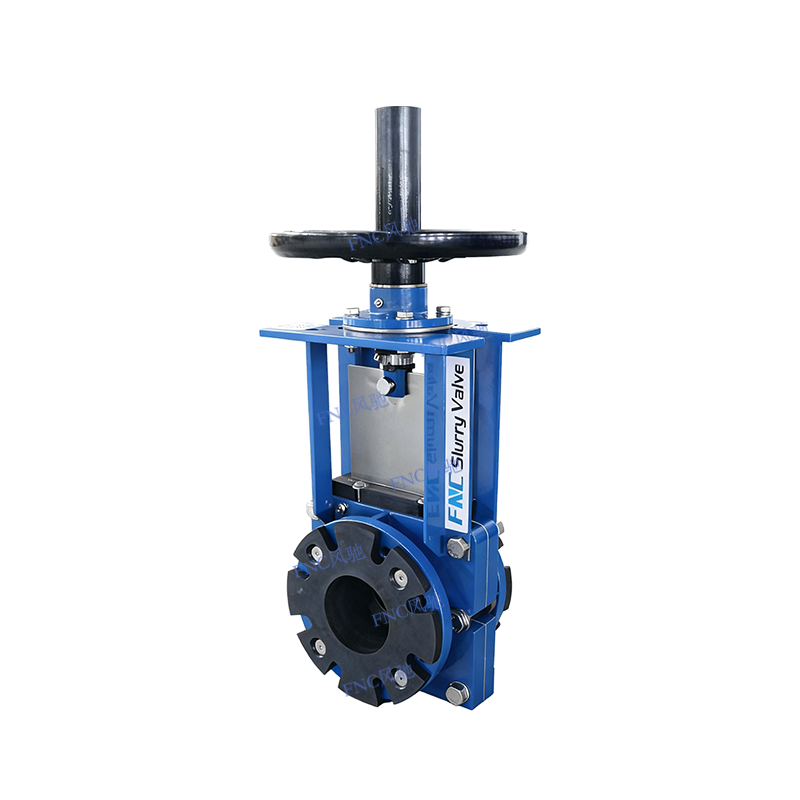

Kaedah Penggerak: Manual (Roda Tangan / Worm Gear), Jenis Hidup-Mati Pneumatik (Lakonan Tunggal/Lakonan Berganda), Jenis Modulasi Pneumatik, elektrik( Jenis Hidup-Mati / Jenis Modulasi / Kalis Letupan) , Penggerak Hidraulik, Penggerakan Gabungan( Manual-Pneumatik / Manual-Elektrik )

Senario Berkenaan： Perlombongan, industri fosforus, loji kuasa, keluli dan industri logam lain, industri pulpa dan kertas, loji kimia, industri alumina, loji simen, dll.

Penyesuaian tersedia berdasarkan keperluan.

Ciri-ciri Produk

Pengedap ketat gelembung 100% memastikan kebocoran sifar mutlak pada bahagian hiliran;
Reka bentuk dua tempat duduk membolehkan aliran dwiarah dan penutupan injap;
Laluan aliran yang tidak terhalang menghilangkan pergolakan dan mengurangkan kehilangan tekanan apabila bendalir melalui injap;
Tiada rongga tempat duduk, yang menghalang pengumpulan zarah pepejal dan memastikan penutupan pintu injap yang boleh dipercayai;
Meterai sekunder dengan prestasi pelarasan diri yang dinamik;
Tidak memerlukan pembungkusan pintu atau batang, menghapuskan kebocoran pembungkusan dan kerja penyelenggaraan;
Sistem pelinciran tahan lama dan tahan lama;
Tiada komponen logam yang bersentuhan langsung dengan buburan;
Reka bentuk pendakap fleksibel: nat batang boleh dibongkar dari bahagian atas dan diganti di tapak untuk penggerak silinder atau penggerak gear serong tanpa kimpalan;
Kurungan kedudukan buka/tutup adalah standard untuk saiz DN400 dan ke bawah, dan pin kedudukan tetap yang disediakan oleh kilang atau disediakan oleh pengguna boleh dipilih.

Ciri-ciri Reka Bentuk

Reka bentuk pendakap tugas berat menggunakan nat batang boleh tanggal atas, memudahkan pemasangan gear serong atau penggerak pneumatik tanpa kimpalan;
Kurungan kedudukan buka/tutup adalah standard (untuk saiz DN400 dan ke bawah);
Dalam kedudukan terbuka, pintu keluli tahan karat boleh ditarik balik sepenuhnya dari buburan, membenarkan pemeriksaan atau penggantian pintu tanpa membuka injap;
316 pintu keluli tahan karat adalah konfigurasi standard;
Pengedap sekunder yang boleh menyesuaikan diri secara dinamik mengekalkan pelinciran;
Sendal pengedap elastik FENGCHI yang boleh diganti di tapak untuk pemasangan mudah;
Laluan aliran tidak terhalang, tiada sentuhan logam ke logam, tiada blok panduan atau alur berbentuk baji;
Reka bentuk sesendal pengedap dua menyediakan penutup jenis "plat buta" apabila injap ditutup; sesendal pengedap sesuai dengan ketat untuk mengasingkan tekanan sederhana, menghapuskan keperluan untuk gasket bebibir;
Standard penggerudian bebibir badan injap satu keping ialah PN10, dengan penggerudian PN16/ANSI B16.5/150 sebagai pilihan;
Pukulan terkawal kawasan curahan menghalang pintu masuk daripada terlalu dalam ke sesendal pengedap dalam kedudukan tertutup, mengurangkan tekanan pada sesendal pengedap dan kemungkinan koyak sesendal; semua bolt dilengkapi dengan pencuci kunci di bawahnya.

Bahan

Bahan Badan Injap: Besi Mulur, SS304, atau lain-lain
Bahan Sesendal: NR, EPDM, NBR, dll.
Bahan Batang Injap: SS304
Bahan Pintu: SS304, 316, 2205, 2507
Bahan Pengikat: SS201, 304, 316
Bahan Mohor Sekunder: EPDM

Penyesuaian tersedia berdasarkan keperluan.

Jadual Pemilihan Jenis Sambungan Injap Pintu Pisau Slurry（ Untuk Rujukan Sahaja）

Jenis Sambungan	Julat Saiz yang Sesuai	Julat Penilaian Tekanan	Kelebihan Teras
Sambungan Bebibir	DN15~DN2000	PN10~PN40	Sambungan kukuh, pengedap yang boleh dipercayai, tahan buburan impak, pemasangan/pembukaan mudah dan mudah untuk penyelenggaraan kemudian dan penggantian injap
Sambungan Wafer	DN15~DN600	≤PN16	Struktur padat, saiz kecil, ringan, menjimatkan ruang pemasangan dan kos, sesuai untuk cepat keperluan pemasangan
Sambungan Lug	DN100~DN600	PN10~PN25	Pemasangan fleksibel, membolehkan pembongkaran injap bebas tanpa menjejaskan sistem saluran paip, pengedap yang unggul prestasi berbanding dengan sambungan jenis wafer biasa
Sambungan Berulir	DN15~DN50	≤PN10	Struktur mudah, pemasangan cepat, kos rendah, saiz padat sesuai untuk ruang sempit
Sambungan Dikimpal	DN15~DN300	PN40~PN160	Risiko kebocoran sifar, kekuatan sambungan tinggi, tahan kepada tekanan tinggi, getaran dan kesan buburan, sesuai untuk operasi tetap jangka panjang
Sambungan Pengapit	DN15~DN100	≤PN16	Pemasangan dan pembongkaran pantas, tiada jalan buntu, mudah dibersihkan, memenuhi keperluan kebersihan

Jadual Pemilihan Kaedah Penggerakan Injap Pintu Pisau Slurry （ Untuk Rujukan Sahaja）

Kategori Aktuasi	Jenis Tertentu	Julat Saiz yang Sesuai	Julat Penilaian Tekanan	Kelebihan Teras
Penggerak Manual	Penggerak Roda Tangan	DN15~DN100	≤PN16	Kos rendah, kadar kegagalan yang sangat rendah, penyelenggaraan minimum, operasi intuitif

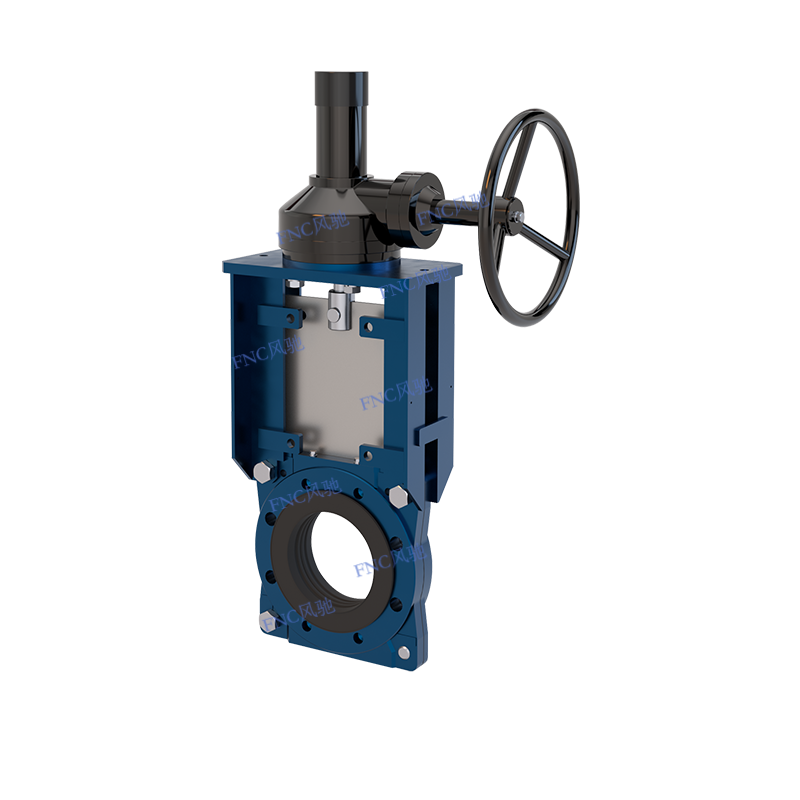

Penggerak Manual	Penggerak Gear Worm	DN50~DN400	≤PN25	Penguatan tork yang ketara, operasi lancar, ketepatan buka/tutup yang tinggi, menghalang kesan buburan pada pintu masuk

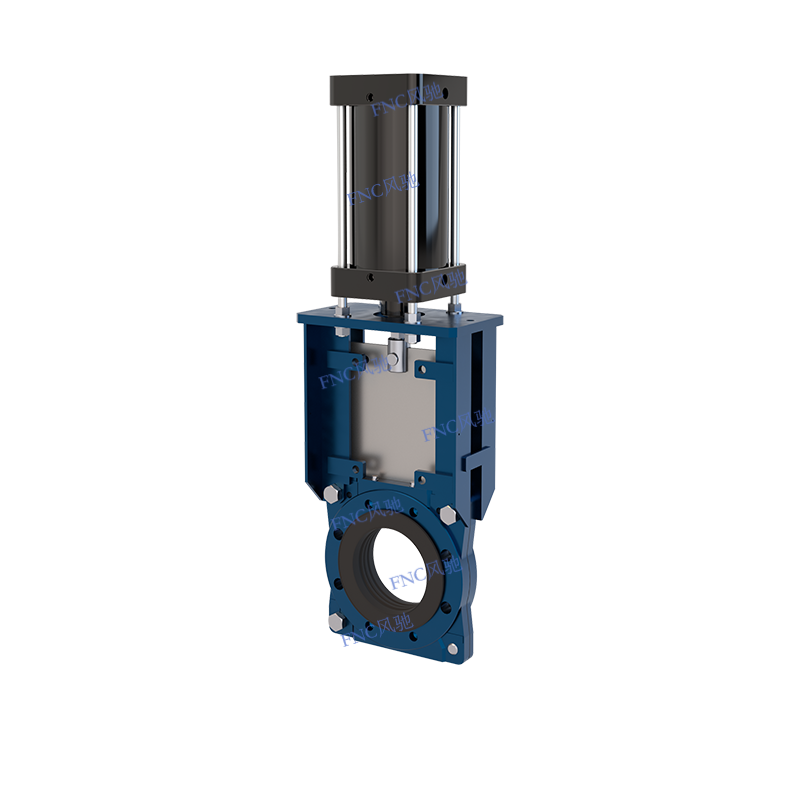

Penggerak Pneumatik	Jenis Hidup-Mati Pneumatik (Lakonan Tunggal/Lakonan Berganda)	DN100~DN1200	≤PN40	Tindak balas pantas (1~5 saat), tahan terhadap persekitaran yang keras (kalis habuk, kalis letupan), sesuai untuk operasi frekuensi tinggi, mengelakkan kesesakan buburan
Penggerak Pneumatik	Jenis Modulasi Pneumatik	DN50~DN800	≤PN40	Ketepatan peraturan yang tinggi, kawalan aliran yang tepat, mengelakkan kesan saluran paip, sesuai untuk kawalan gelung tertutup

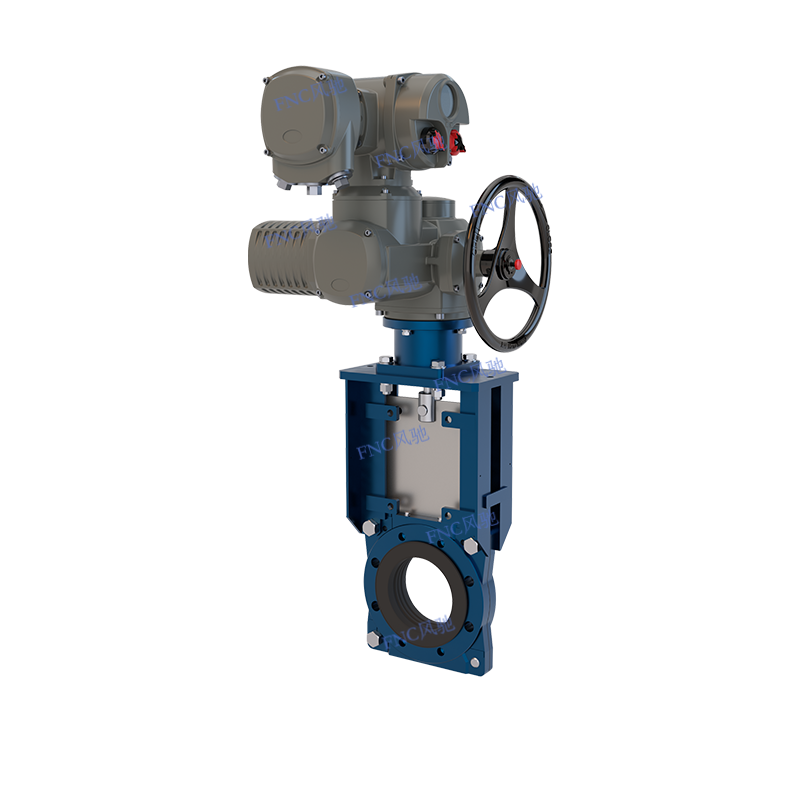

Penggerak Elektrik	Jenis Hidup-Mati Elektrik	DN300~DN150 0	≤PN40	Tahap automasi yang tinggi, operasi penjimatan buruh, sesuai untuk aplikasi berdiameter besar dan tork tinggi, tiada operasi manual di tapak diperlukan
Penggerak Elektrik	Jenis Pemodulatan Elektrik	DN100~DN1200	≤PN40	Julat peraturan yang luas, ketepatan kawalan tinggi, menyesuaikan diri dengan pelarasan aliran dinamik, boleh disepadukan dengan sistem automatik
Penggerak Elektrik	Penggerak Elektrik Kalis Letupan	DN100~DN1000	≤PN40	Menggabungkan fungsi kawalan jauh dengan prestasi kalis letupan, sesuai untuk persekitaran yang berbahaya

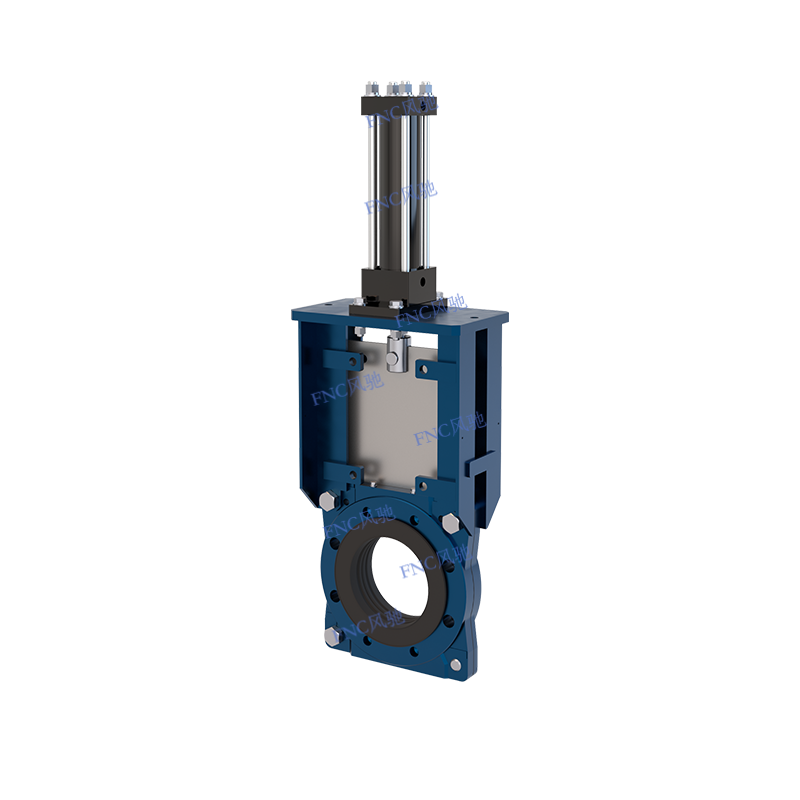

Penggerak Hidraulik	Penggerak Hidraulik	DN800~DN2000	PN40~PN160	Tork keluaran yang sangat tinggi (2~3 kali ganda daripada penggerak pneumatik/elektrik), rintangan hentaman yang kuat, sesuai untuk keadaan turun naik tekanan tinggi dan tekanan tinggi
Penggerakan Gabungan	Penggerak Gabungan Manual-Pneumatik/Manual-Elektrik	DN50~DN800	≤PN40	Perlindungan dwi, menghalang kegagalan injap akibat gangguan sumber kuasa, memenuhi keperluan keselamatan untuk saluran paip kritikal
